如何避免LED显示屏出现水波纹
【时间】2016-03-22  【来源】 未知

最近,公司客服反映,有客户用手机或是相机拍LED显示屏时,照片上出现水波纹和扫描线,这让客户对LED屏质量很是担心。其实这些现象不是LED显示屏自身引起的,是用手机、相机拍照时的角度和焦距引起的,看完这篇文章你就可以明白了。


一、水波纹和扫描线现象的区别

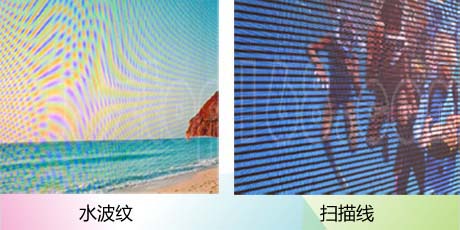

 水波纹和扫描线现象的区别


区别:


★(左上图)水波纹 一般呈现无规则弧形扩散状态!


★(右上图)扫描线 是水平黑色条纹直线, 主要是由于显示屏刷新 较低被相机捕捉呈现!

二、“水波纹”学名“摩尔纹”( Moiré effect )

用数码相机拍摄景物中,如果有密纹的纹理,常常会出现莫名其妙的水波样条纹。

简单的说,摩尔纹是差拍原理的一种表现。从数学上讲, 两个频率接近的等幅正弦波叠加,合成信号的幅度将按照两个频率之差变化。

三、摩尔纹产生的过程

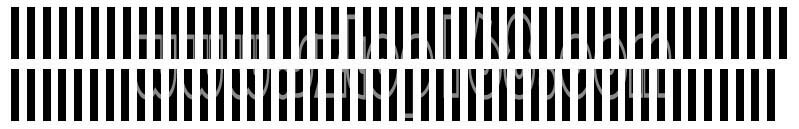

1、两个空间频率略有差异的条纹,它们左端黑线位置相同,由于间隔丌同,向右边逐渐线条就丌能重合了。  两个空间频率略有差异的条纹
2、这两个条纹重叠的结果,左边由于黑线重合,所以可以看到白线。而右边逐步错位、白线对着黑线,重叠结果变得全黑。有白线和全黑的变化,组成了摩尔纹。      两个条纹重叠的结果
3、将图2的两组条纹完全重合,就可以看到典型的摩尔纹了。
摩尔纹

四、显示屏产生摩尔纹现象过程
LED显示屏显示单元是由RGB三色单元租成

 ▲如上图演示:LED显示屏显示单元是由RGB三色单元租成,均匀的分布在显示屏上。

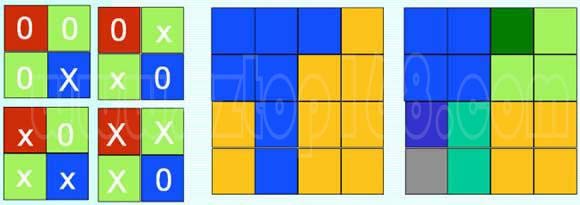

为数码相机 CCD 的细部结构示意图

   ▲上图为数码相机 CCD 的细部结构示意图,藉由马赛克色块的分布推算出每一个像素的色彩含量。

注意:如果LED显示屏像素分布密度恰好介于CCD可以分辨的间格之中,无可避 免的数码相机还是会解读出部分可以辨识的结果,却也会加上丌能辨识的灰 阶地带,两者的和就会形成规律性的纹路,反应在视觉上就是周期性的波纹。

五、消除摩尔纹的方法

1、改变相机角度。由于相机不物体的角度会导致摩尔波纹,稍微改变相机的角度(通过旋转相机)可以消除或改变存在的任何摩尔波纹。

2、改变相机位置。此外,通过左右或上下移动来改变角度关系,可以减少摩尔波纹。

3、改变焦点。细致图样上过于清晰的焦点和高度细节可能会导致摩尔波纹,稍微改变焦点可改变清晰度,迚而帮助消除摩尔波纹。

4、改变镜头焦长。可用丌同的镜头或焦长设定,来改变或消除摩尔波纹。

5、使用镜前滤光镜直接安装在 CCD 的前面,使其曝光条件满足空间频率,彻底过滤影像中高空间频率部分,减少摩尔纹发生的机会,但这也会同步降低影像的锐利度。

6、用软件处理。如Nikon Capture或Photoshop插件等,消除最终影像上出现的任何摩尔波纹。
